Abstract
Wanneer een condensor ondermaats presteert, komen de symptomen bekend voor: hoger energieverbruik, onstabiele uitlaattemperaturen, veelvuldig schoonmaken, voortijdige lekkages en het soort trillingsgeluid dat op de slechtst mogelijke momenten blijft opduiken. AD-type ronde condensorbuiswordt vaak gekozen in compacte condensorconstructies omdat het helpt om drie concurrerende behoeften in evenwicht te brengen: benutting van het warmteoverdrachtsoppervlak, stromingsstabiliteit en mechanische robuustheid op een beperkte voetafdruk. In dit artikel leg ik uit wat er doorgaans misgaat in condensors in de echte wereld, wat de ontwerpdoelstelling van het “D-type + ronde” gewoonlijk betekent, wat u moet specificeren om inkoopfouten te voorkomen en hoe u moet nadenken over duurzaamheid (corrosie, vervuiling, trillingen) voordat de buis ooit uw werkvloer bereikt.
Inhoudsopgave
- Overzicht in één oogopslag
- Welke problemen proberen kopers op te lossen?
- Wat is een D-type ronde condensorbuis in de praktijk?
- Waar past het het beste in condensorsystemen?
- Wat u moet specificeren zodat de prestaties overeenkomen met de tekening
- Hoe u moet denken aan corrosie, vervuiling en trillingen
- Leveranciersvragen die dure nabewerkingen voorkomen
- Selectie- en probleemoplossingstabel
- Veelgestelde vragen
- Afsluitende gedachten
Overzicht in één oogopslag
- Eerst:identificeer het pijnpunt (ruimte, drukval, trillingen, corrosie, vervuiling of montageopbrengst).
- Dan:bevestig wat "D-type" betekent voor uw constructie (profiel, eindvorm, buis-naar-header-interface of pakkinggeometrie).
- Volgende:vergrendel de specificaties die echte resultaten opleveren (afmetingen, tolerantie, legering/materiaal, reinheid, testmethode).
- Eindelijk:Sluit u aan bij een leverancier die consistentie kan aantonen via inspectiegegevens en procescontroles, niet alleen via een cataloguspagina.
Welke problemen proberen kopers op te lossen?
De meeste mensen gaan niet winkelen voor eenD-type ronde condensorbuisomdat het cool klinkt. Ze doen het omdat iets pijn doet, meestal vanwege de kosten, de uptime of beide. Dit zijn de pijnpunten die ik het vaakst tegenkom wanneer teams buisopties voor condensorgebruik evalueren:
- De ruimte is krap:het spoelgebied is beperkt, maar de capaciteitsdoelstellingen blijven hetzelfde.
- De drukval neemt toe:pompen/ventilatoren werken harder en het stroomverbruik stijgt.
- Vervuiling en aanslag:de prestaties zien er bij de inbedrijfstelling prima uit, maar verslechteren na weken of maanden.
- Trillingsvermoeidheid:buissteunen zijn “goed genoeg” totdat er onder bepaalde belastingen resonantie optreedt.
- Corrosie verrassingen:gemengde metaalsystemen, verschuivingen in de waterchemie of kustomgevingen verkorten de levensduur.
- Problemen met de assemblageopbrengst:kleine dimensionale afwijkingen veroorzaken soldeer-/lasdefecten, lekken of nabewerking.
- Volatiliteit in de doorlooptijd:u heeft een voorspelbaar aanbod en herhaalbare kwaliteit nodig, geen eenmalige batch die er perfect uitziet.
De beste keuze voor een slang is degene die uw risicoprofiel verkleintvoor uw werkelijke bedrijfsomstandigheden. Daarom moeten we praten over wat ‘D-type’ gewoonlijk inhoudt voordat we het hebben over ‘betere warmteoverdracht’.

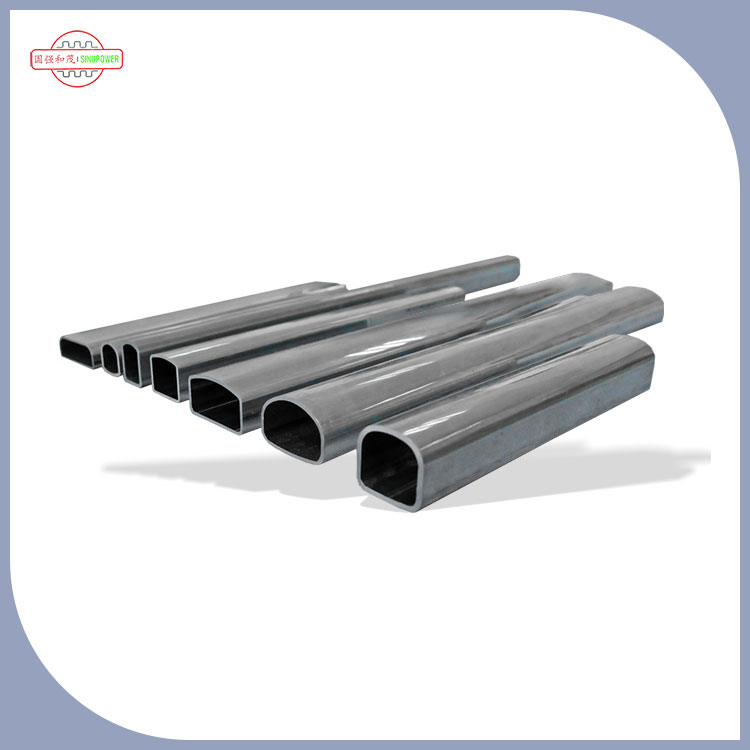

Wat is een D-type ronde condensorbuis in de praktijk?
De naamgeving kan verwarrend zijn, omdat “D-type” in verschillende sectoren anders wordt gebruikt. In veel condensorconstructies duidt het “D-type” vaak op een geometrie- of interfacekeuze die bedoeld is om de pakking-, contact- of assemblagestabiliteit te verbeteren, terwijl het stromingsgedrag dichter bij wat je zou verwachten van een ronde doorgang blijft.
Mijn praktische definitie: A D-type ronde condensorbuisis doorgaans ontworpen om de vloeistofstroom soepel te houden (een belangrijk voordeel van ronde stroompaden) en tegelijkertijd een gecontroleerd vlak of geïndexeerd kenmerk te introduceren (de “D”-intentie) dat helpt bij plaatsing, afstand, verbinding tussen buis en kopstuk of gebruik van contactgebieden, vooral bij compacte spoelen.
Waarom maakt dat uit? Omdat veel prestatieproblemen bij condensors niet worden veroorzaakt door de warmteoverdrachtstheorie, maar door productievariaties en veldomstandigheden. Een buis die gemakkelijker te positioneren is, gemakkelijker te verbinden en minder gevoelig voor kleine dimensionale opstapeling kan meer waard zijn dan een kleine theoretische efficiëntiewinst.
Als u dit buistype evalueert, vraag dan niet alleen: "Is het rond?" Vragen:Welk deel van mijn build wordt stabieler of herhaalbaarder vanwege de D-type ontwerpintentie?
Waar past het het beste in condensorsystemen?
Bij condensortoepassingen in industriële faciliteiten en HVAC-systemen is de buiskeuze meestal een evenwichtsoefening tussen warmteoverdrachtsoppervlak, stroomverdeling en mechanische veerkracht. AD-type ronde condensorbuiswordt vaak gekozen wanneer:
- Je hebt compactheid nodig:Een strakkere spoelpakking of een meer voorspelbare buisuitlijning helpen capaciteitsdoelen binnen hetzelfde bereik te bereiken.
- U wilt stabiel stromingsgedrag:ronde stromingspaden kunnen abrupte drukboetes helpen minimaliseren in vergelijking met agressiever gevormde kanalen.
- Uw verbindingsproces heeft herhaalbaarheid nodig:een consistent profielkenmerk kan de assemblagevariabiliteit verminderen.
- Bedrijfsomstandigheden schommelen:trillingen, temperatuurwisselingen en intermitterende belastingen belonen mechanisch stabiele geometrie.
Nog een realiteitscheck: als uw condensor werkt met een inconsistente verdeling (hotspots, ongelijkmatige uitlaattemperaturen), kunt u veel meer prestaties verliezen door een slechte verdeling dan u ooit zult winnen door een “geoptimaliseerde” buisvorm. Beschouw de buisselectie dus als onderdeel van een systeem: headers, steunen, vincontact, verbindingskwaliteit en schoonmaakstrategie.
Wat u moet specificeren zodat de prestaties overeenkomen met de tekening
Dit is de valkuil die ik al te vaak heb gezien: de tekening is ‘compleet’, maar heeft geen controle over de details die feitelijk het lekrisico, de drukval en de opbrengst van de montage bepalen. Als je eenD-type ronde condensorbuisom zich consistent batch-tot-batch te gedragen, zijn dit de specificatie-items die de moeite waard zijn.
Kernspecificaties om te vergrendelen
- Buitendiameter & wanddikte:omvatten tolerantie en meetmethode.
- Lengte- en snijkwaliteit:braamlimieten, haaksheid en eindconditie-eisen.
- Materiaal/legering:afgestemd op de corrosieomgeving en het verbindingsproces.
- Oppervlakteconditie en netheid:controleoliën, spanen, stof; aanvaardbare oppervlaktedefecten definiëren.
- Druk-/lektest:specificeer testdruk, medium (lucht/water), houdtijd en acceptatiecriteria.
- Maatstabiliteit na vervormen/verbinden:als de buizen voorgevormd of eindbewerkt zijn, specificeer dan controles na het proces.
Als u internationaal inkoopt, is het ook slim om dit te specificerenverpakking en verwerkingvereisten. Condensorbuizen kunnen beschadigd raken door ogenschijnlijk kleine schokken: deuken, ovalisatie, bekraste oppervlakken en vervuiling. Het kan zijn dat deze defecten pas aan het licht komen tijdens het verbinden of testen onder druk, wanneer het nawerken veel duurder is.
Hoe u moet denken aan corrosie, vervuiling en trillingen
‘Duurzaam’ is niet één kenmerk. Voor condensorbuizen is duurzaamheid meestal het resultaat vanscheikunde(corrosiebestendigheid),natuurkunde(trillingen en vermoeidheid), enoperaties(vervuilen en schoonmaken). Hier is hoe ik het zou opsplitsen bij het beslissen of aD-type ronde condensorbuisis de juiste zet.
Corrosie
- Waterchemie is belangrijk:Programma's voor chlorideniveau, pH, opgeloste zuurstof en biocide veranderen het corrosiegedrag.
- Gemengde metaalsystemen:galvanische koppels kunnen de schade stilletjes versnellen als ze niet worden geïsoleerd of behandeld.
- Oppervlaktebescherming:Coatings of bekledingsstrategieën kunnen helpen, maar alleen als uw reinigingsmethode deze niet verwijdert.
Vervuiling en schilfering
- Verwacht prestatieverlies:bouw toegang voor reiniging in en kies buisspecificaties die uw reinigingsaanpak tolereren.
- Snelheidsafweging:een hogere snelheid kan de afzettingen verminderen, maar kan de erosie of de pompenergie vergroten.
- Onderhoud realiteit:Als uw team slechts twee keer per jaar kan schoonmaken, kies dan voor een ontwerp dat tussen de schoonmaakbeurten door stabiel blijft.
Trillingen en vermoeidheid
- Ondersteuningsstrategie:buisgeometrie kan helpen, maar steunen en afstanden bepalen vaak de uiteindelijke levensduur tegen vermoeiing.
- Thermisch fietsen:Herhaaldelijk uitzetten/inkrimpen kan de verbindingen losmaken als de toleranties afwijken.
- Resonantie risico:als uw apparatuur trillingsbanden kent, controleer dan vroegtijdig de natuurlijke frequenties van de buis/ondersteuning.
Als u voor uptime koopt, vraag dan om bewijs van consistentie. Bijvoorbeeld,Sinupower warmteoverdrachtsbuizen Changshu Ltd., net als veel serieuze fabrikanten in deze categorie, positioneert dit buistype rond een betrouwbare warmteoverdrachtsservice en stabiel stromingsgedrag. Het is jouw taak om deze claims ‘reëel’ te maken door ze te koppelen aan meetbare acceptatiecriteria in uw inkooporder en inspectieplan.
Leveranciersvragen die dure nabewerkingen voorkomen
Als ik één mentaliteitsverandering voor kopers zou moeten kiezen, dan is het deze: evalueer niet alleen de buis, maar evalueer ook deprocesdat maakt de buis. Wanneer u eenD-type ronde condensorbuis, zijn het deze vragen die de neiging hebben om risico’s vroegtijdig bloot te leggen:
- Hoe beheers je de dimensionale drift tussen batches?Vraag wat er wordt gemeten, hoe vaak en wat er gebeurt als het buiten de specificaties valt.
- Wat betekent ‘schoon’ in uw fabriek?Vraag na de eindinspectie naar spanenverwijdering, oliecontrole en verpakking.
- Welke test is standaard en wat is optioneel?Druktest, wervelstroom (indien van toepassing), visuele beoordeling, hardheidscontroles – maak het expliciet.
- Kunt u inspectiegegevens bij zendingen verstrekken?Als het antwoord vaag is, beschouw het dan als een signaal.
- Hoe voorkom je handlingschade tijdens transport?Deuken en krassen kunnen lekken en schroot worden.
- Wat is uw change-control-praktijk?Wijzigingen in materiaalbronnen of gereedschapswijzigingen moeten worden doorgegeven voordat de zending arriveert.
Goede leveranciers zullen zich niet beledigd voelen door deze vragen. Ze zullen opgelucht zijn dat je het meent, omdat serieuze klanten misverstanden en noodbrandbestrijding verminderen.
Selectie- en probleemoplossingstabel
Gebruik deze tabel als een snelle ‘koperskaart’ om veelvoorkomende condensorproblemen te matchen met wat u moet specificeren of verifiëren bij het kiezen van eenD-type ronde condensorbuis.
| Pijnpunt voor de koper | Wat meestal de oorzaak is | Wat moet u opgeven/verifiëren | Waar u op moet letten |
|---|---|---|---|
| De capaciteit neemt in de loop van de tijd af | Vervuiling, aanslag, slechte toegang tot reiniging | Compatibiliteit met reinigingsmethoden; oppervlakteconditie; aannames over onderhoudsintervallen | Agressieve reiniging kan coatings of voegen beschadigen |
| Hoge drukval | Stroombeperking, slechte verdeling, ruwe interne oppervlakken | Intentie van het stroompad; dimensionale tolerantie; interne reinheid | “Kleine” tolerantieverschuivingen kunnen grote systeemboetes worden |
| Lekkagestoringen na het verbinden | Maak een einde aan kwaliteitsproblemen, besmetting en mismatch met de headerinterface | Grenzen van snijhaaksheid/braam; netheidsnorm; lektestplan | Verontreiniging blijft vaak verborgen tot de laatste druktest |
| Trillingsgeluid / vermoeiingsscheuren | Ondersteuningsafstand, resonantie, thermische fietsspanning | Ondersteuningsstrategie; materiaalkeuze; dimensionale stabiliteit na het vormen | Beschouw de buisgeometrie niet als vervanging voor de juiste ondersteuning |
| Corrosie en vroegtijdige vervanging | Waterchemie, gemengde metalen, blootstelling aan het milieu | Materiaal/legering keuze; isolatiestrategie; corrosietoeslag | “One-size-fits-all” materiaalkeuzes overleven zelden zware omstandigheden |
| Laag montagerendement | Batch-inconsistentie, afhandeling van schade, onduidelijke acceptatiecriteria | Inspectiegegevens; verpakking; defectlimieten; verwachtingen op het gebied van veranderingsbeheersing | De herbewerkingskosten zijn vaak groter dan de prijsverschillen voor buizen |
Veelgestelde vragen
Is een ronde condensorbuis van het D-type slechts voor één branche geschikt?
Niet noodzakelijkerwijs. Hetzelfde buisconcept kan overal compacte condensors en stabiele verbindingsmaterialen opleveren. Wat verandert is de specificatie: materiaal, tolerantie en testen moeten overeenkomen met uw bedrijfsomstandigheden (temperatuur, vloeistofchemie, trillingsprofiel, reinigingsmethode).
Waar moet ik als eerste prioriteit aan geven: warmteoverdracht of betrouwbaarheid?
Bij de meeste echte installaties wint betrouwbaarheid. Een iets “minder optimale” buis die maandenlang zijn prestaties behoudt met voorspelbare reiniging en minder lekkages, levert vaak betere totale kostenresultaten op dan een ontwerp dat sterk begint maar snel degradeert of de montage bemoeilijkt.
Hoe voorkom ik dat ik de verkeerde “D-type”-interpretatie bestel?
Behandel “D-type” als een vlag om de geometrie en interfacedetails te verduidelijken. Bevestig de intentie van de dwarsdoorsnede, de eindomstandigheden en hoe de buis aansluit op de headers en steunen. Voeg schetsen, toleranties en inspectiepunten toe aan uw inkoopdocumenten, zodat er geen onduidelijkheid bestaat.
Heb ik voor deze buizen speciale kwaliteitscontroles nodig?
Als de condensor kritisch is, ja. Definieer op zijn minst maatvoeringscontroles, reinheidseisen en een lek-/druktestmethode. Voor systemen met een hoger risico zijn batchinspectiegegevens en duidelijke defectlimieten (deuken, krassen, ovaliteit, bramen) vereist.
Wat is de snelste manier om het lekrisico te verminderen?
Vergrendel de eindkwaliteit, netheid en verwerking/verpakking. Veel lekkages beginnen als kleine problemen (bramen, vervuiling of deuken) die pas aan het licht komen tijdens het verbinden of druktesten in een later stadium.
Afsluitende gedachten
A D-type ronde condensorbuiskan een slim antwoord zijn als u te maken heeft met ruimtebeperkingen, drukval-kruip of problemen met de opbrengst van de montage, vooral wanneer uw team een buis nodig heeft die zich voorspelbaar gedraagt onder echte bedrijfsstress. De sleutel is om de te kopenrechtsversie van het “D-type” voor uw condensorarchitectuur, en ondersteun deze vervolgens met de specificaties en inspectiediscipline die de prestaties consistent houden voor alle verzendingen.
Als u van plan bent een nieuwe condensor te bouwen of buizen in een bestaand systeem te vervangen,Sinupower warmteoverdrachtsbuizen Changshu Ltd.kan u ondersteunen met productopties en productiekennis op maat voor condensorservice. Deel uw bedrijfsomstandigheden, doelcapaciteit en belangrijkste afmetingen, en wij helpen u een buisspecificatie te verfijnen die aan uw beperkingen voldoet. Klaar om verder te gaan?Neem contact met ons op om uw project te bespreken en een offerte te krijgen die aansluit bij uw reële vereisten.
