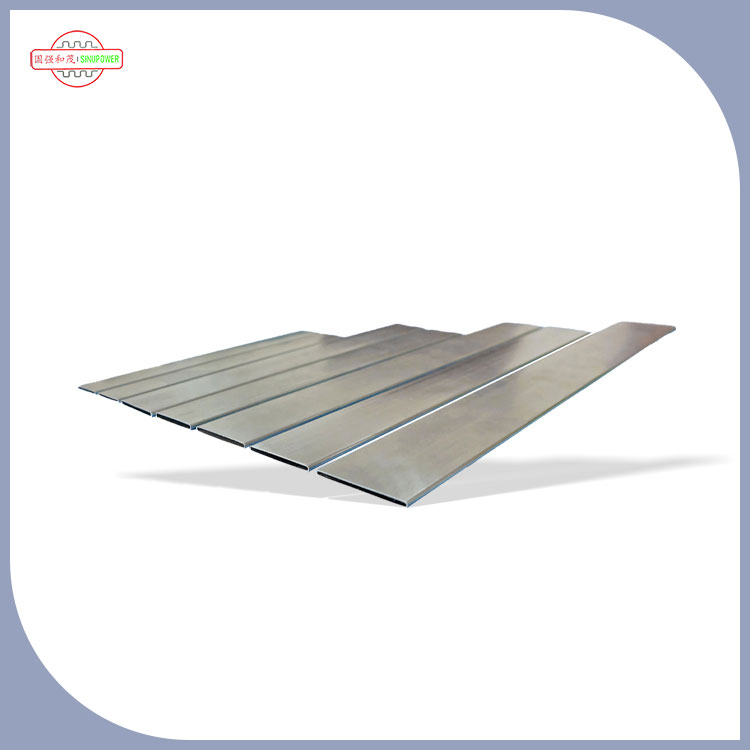

Sinukrachtis een professionalFabrikantvan precisie-aluminium thermische componenten. OnsNauwkeurig gevouwen radiatorkerncomponent B-type buizenis een geëxtrudeerde aluminium buis met meerdere poorten, speciaal ontworpen voor gevouwen radiatorkernen in warmtewisselingssystemen in de automobiel- en industriële sector. De kenmerkende ‘B’-dwarsdoorsnede is niet alleen maar esthetisch – het is een functionele geometrie die het beschikbare oppervlak voor warmteoverdracht binnen een beperkte ruimte vergroot, gecontroleerde turbulentie in de koelvloeistofstroom creëert en een compactere radiatorverpakking mogelijk maakt. Als kerncomponent van de gevouwen radiatorconstructie zijn deze buizen verantwoordelijk voor de primaire warmte-uitwisseling tussen de motorkoelvloeistof en de omringende lucht. Hun ontwerp heeft een directe invloed op de efficiëntie van de radiator, het gewicht en de algehele prestaties van het voertuig. Sinupower produceert deze B-buizen met precisie-extrusie en interne procescontrole, waardoor een consistente geometrie en betrouwbare thermische prestaties bij elke productiebatch worden gegarandeerd.
Rol van kerncomponent – Waarom B-Tubing de prestaties van radiatoren definieert
Nauwkeurig gevouwen radiatorkerncomponent B-type buizendient als het primaire warmtewisselingsoppervlak binnen de gevouwen radiatorkern. Het B-vormige profiel levert drie cruciale functionele voordelen op:
📐 Maximalisatie van het oppervlak De B-vorm biedt aanzienlijk meer oppervlakte per buis dan ronde buizen met een gelijkwaardig dwarsdoorsnedeoppervlak, waardoor meer warmteoverdracht van koelmiddel naar lucht per buis mogelijk is.
🌊 Verbetering van de turbulente stroom Het B-profiel verstoort de laminaire koelmiddelstroom, waardoor turbulentie ontstaat die de convectieve warmteoverdracht verbetert en de weerstand van de grenslaag vermindert.
📦 Compacte kernstapeling Het afgeplatte B-profiel maakt een dichtere buispakking in de kern mogelijk, waardoor het warmte-uitwisselingsoppervlak binnen de beperkte ruimte van moderne motorcompartimenten wordt gemaximaliseerd.
Gevouwen radiatorkernintegratie
- B-buizen worden parallel tussen lagen gevouwen vinnen gestapeld en vormen zo de volledige radiatorkern.
- Koelvloeistof stroomt door de binnenkant met meerdere poorten van elke B-buis, terwijl lucht over de buitenste vinoppervlakken stroomt.
- Het grotere oppervlak en de turbulente stromingspatronen van de B-buis zorgen ervoor dat de kern de beoogde koelcapaciteit kan bereiken met minder buizen en minder algemeen kernvolume.
- Deze integratieaanpak vermindert het materiaalverbruik en het gewicht van de radiator, terwijl de thermische prestaties behouden of verbeterd worden.
Ontwerpprincipes – de wetenschap achter de B-vorm
Het B-vormige profiel is het resultaat van toegepaste vloeistofdynamica en warmteoverdrachtstechniek. De belangrijkste ontwerpprincipes zijn onder meer:
Interne geometrie met meerdere poorten
- De B-buis is niet één enkel hol kanaal, maar beschikt over meerdere interne poorten, gescheiden door longitudinale banen.
- Deze poorten vergroten het interne oppervlak dat in contact komt met het koelmiddel, waardoor de warmteoverdracht van de vloeistof naar de buiswand wordt verbeterd.
- Het ontwerp met meerdere poorten verbetert ook de structurele sterkte, waardoor dunnere wanden en verdere gewichtsvermindering mogelijk zijn.
Gecontroleerde turbulentiegeneratie
- De vorm van het B-profiel creëert stroomscheidings- en herbevestigingspunten terwijl koelvloeistof door de buis stroomt.
- Deze gecontroleerde turbulentie verstoort de thermische grenslaag, de primaire weerstand tegen warmteoverdracht bij laminaire stroming.
- Door verbeterde menging komt het hetere koelmiddel uit de kernstroom in contact met de buiswand, waardoor de algehele warmteoverdrachtscoëfficiënt wordt verbeterd.
Geoptimaliseerde verhouding tussen oppervlakte en volume
- De B-vorm maximaliseert het externe oppervlak per eenheid stroomoppervlak in dwarsdoorsnede.
- Dit betekent dat er bij een gegeven koelvloeistofdebiet meer buisoppervlak wordt blootgesteld aan de luchtstroom.
- Het resultaat is een hoger warmteafvoervermogen per buis, waardoor kleinere, lichtere radiatoren mogelijk zijn.
B-buizen versus traditionele ronde buizen – vergelijking van kerncomponenten
Nauwkeurig gevouwen radiatorkerncomponent B-type buizenverschilt op een aantal belangrijke punten fundamenteel van traditionele ronde buizen:
| Ontwerpfunctie |
B-type buizen (Sinupower) |
Traditionele ronde buizen |
| Vorm van de dwarsdoorsnede |
"B"-profiel – meerdere poorten |
Rond – enkele boring |
| Oppervlakte per volume |
Aanzienlijk hoger |
Lager |
| Koelvloeistofstroompatroon |
Turbulent (verbeterde menging) |
Laminair tot transitioneel |
| Warmteoverdrachtscoëfficiënt |
Hoger vanwege turbulentie |
Lager |
| Kernpakkingsdichtheid |
Meer buizen per kernoppervlak |
Minder buizen per kernoppervlak |
| Kerngewicht |
Lichter (minder materiaal per eenheid koeling) |
Zwaarder |
| Productiecomplexiteit |
Hoger (extrusie met meerdere poorten) |
Lager (eenvoudige extrusie) |
| Koelcapaciteit per kernvolume |
Hoger |
Lager |
Productieproces – precisie van spoel tot kerncomponent
Sinukracht produceertNauwkeurig gevouwen radiatorkerncomponent B-type buizenvia een strak gecontroleerde productievolgorde:
1 Legering selectie AA3003- of AA3102-aluminiumspoelen geselecteerd op thermische geleidbaarheid, vervormbaarheid en corrosieweerstand.
2 Precisie-extrusie B-profiel met meerdere poorten geëxtrudeerd door precisiematrijzen. Real-time dimensionale monitoring zorgt voor een consistente geometrie.
3 Tekenen en dimensioneren Multi-pass koudtrekken verfijnt de afmetingen en oppervlakteafwerking tot de uiteindelijke specificatietoleranties.
4 Gloeien Gecontroleerd gloeien in de atmosfeer met een uniformiteit van ±5°C zorgt voor een consistente korrelstructuur en mechanische eigenschappen.
5 Op lengte gesneden Precisiezagen op klantspecifieke lengtes met ontbraamde, vierkante uiteinden voor kernmontage.
6 Kwaliteitscontrole 100% dimensionale inspectie, lektesten en mechanische verificatie per batch.
Apparatuurmogelijkheden
- Sinukracht exploiteert meer dan 90 soorten apparatuur en gereedschappen, waaronder lasproductielijnen, zaagmachines, ponsmachines, tekenmachines, gloeiovens en kranen.
- Deze interne apparatuurcapaciteit maakt end-to-end procescontrole mogelijk, van grondstof tot afgewerkte buis.
- Alle processen worden uitgevoerd onder toezicht van het IATF 16949-kwaliteitsmanagementsysteem.
Toepassingen – waar B-Tubing kernwaarde levert
Koelsystemen voor auto's
- Motorkoelingradiatoren – personenauto's, SUV's, lichte vrachtwagens
- Radiatoren voor bedrijfsvoertuigen – bussen, zware vrachtwagens, terreinapparatuur
- Laadluchtkoelers – turbo- en supercharged-motoren
- Oliekoelers – koeling van transmissie- en motorolie
HVAC en stationaire systemen
- Commerciële condensors voor airconditioning
- Koelsystemen voor elektriciteitscentrales
- Industriële warmtewisselaars
- Het bouwen van HVAC-luchtbehandelingsunits
Thermisch beheer van elektrische voertuigen
- Accukoelplaten en warmtewisselaars
- Koelsystemen voor vermogenselektronica
- Warmtepompcondensors en verdampers
Maatwerk – kerncomponent afgestemd op uw radiatorontwerp
Sinukracht ontwerpt, produceert en verwerktNauwkeurig gevouwen radiatorkerncomponent B-type buizenvolgens klanttekeningen of monsters. Onze lean control-aanpak omvat elke fase:
-
Profielafmetingen:Buisbreedte, hoogte en wanddikte afgestemd op uw kernontwerp.
-
Legering selectie:AA3003, AA3102 of aangepaste legeringen op basis van prestatie-eisen.
-
Configuratie met meerdere poorten:Aantal interne poorten en geometrie geoptimaliseerd voor uw koelmiddelstroom- en drukvaldoelen.
-
Lengte:Gesneden op de door u opgegeven montageafmetingen.
-
Oppervlaktebehandeling:Conversiecoating, zinkvlokken of geanodiseerde afwerkingen voor verbeterde corrosiebescherming.
-
Eindafwerking:Ontbraamde, afgeschuinde of uitgezette uiteinden voor montage van de kopplaat.
Lean controle over de hele waardeketen
- Grondstofinkoop van ISO 14001-gecertificeerde smelterijen met volledige traceerbaarheid
- Procesbeheersing vanaf extrusie tot en met eindinspectie
- Kwaliteitsmanagement voor personeel, teams, processen en ondersteunende systemen
- Tijdige levering met volledige inspectiedocumentatie
Kwaliteit en certificeringen – Geverifieerde productienormen
Sinukracht's productieprocessen voorNauwkeurig gevouwen radiatorkerncomponent B-type buizenopereren onder de volgende gecertificeerde systemen:
Systeemcertificeringen
-
IATF16949:2016– Automobielkwaliteit
-
ISO9001:2015– Kwaliteitsmanagement
-
ISO14001:2015– Milieu
-
ISO45001:2018– Gezondheid en veiligheid
Intellectueel eigendom
-
2 uitvindingsoctrooien(sinds 2019)
-
15 ontwerpoctrooien
-
16 patenten op gebruiksmodellen
📋 Volledige certificaatkopieën beschikbaar op aanvraag.
Technische beoordeling:Deze productinformatie is beoordeeld door de heer Gao Qiang, oprichter van Sinupower – 20+ jaar in aluminiumextrusie en thermisch beheer, inclusief eerder leiderschap bij Fortune 500-productiebedrijven.
Partnerschappen en toeleveringsketen
Sinukracht heeft permanente en goede samenwerkingsrelaties opgebouwd met erkende marktleiders:
-
Sanhua– Wereldwijde fabrikant van HVAC&R-componenten
-
Danfoss– Leverancier van koel- en verwarmingsoplossingen
-
Pankl– Specialist op het gebied van hoogwaardige aandrijflijnen en thermische systemen
5.000+
Jaarlijkse toncapaciteit
20-25
Werkdagen levertijd
90+
Uitrusting en gereedschapstypen
87,76%
Verkoopconcentratie in Oost-China
Verpakking:Houten kratten met VCI antiroestpapier, kunststof eindkappen, staalband. FOB- Shanghai of Ningbo; EXW beschikbaar.
Duurzaamheid
-
Energie:Regeneratieve brandertechnologie vermindert het gasverbruik met 18%.
-
Recycling:98% materiaalgebruik – al het schroot wordt teruggestuurd naar gecertificeerde recyclers.
-
Water:Spoelen met gesloten lus vermindert het waterverbruik met 40%, zonder uitstoot van zware metalen.
-
Naleving:RoHS- en REACH-compatibel.
-
Materiaalefficiëntie:B-buisontwerp gebruikt minder aluminium per eenheid koelcapaciteit dan traditionele ontwerpen.
Veelgestelde vragen over B-tubing
Vraag: Wat is het belangrijkste voordeel van B-type buizen in gevouwen radiatorkernen? A: B-type buizen bieden een groter oppervlak voor warmteoverdracht binnen hetzelfde kernvolume, induceren een turbulente koelvloeistofstroom voor een betere thermische uitwisseling, en maken compactere radiatorontwerpen mogelijk – dit alles draagt bij aan verbeterde koelprestaties en een lager gewicht.
Vraag: Welke legeringen worden er gebruikt voor de productie van B-buizen? A: Sinupower maakt gebruik van AA3003- en AA3102-aluminiumlegeringen, geselecteerd vanwege hun uitstekende thermische geleidbaarheid (200–220 W/m·K), vervormbaarheid en corrosieweerstand in koelvloeistofomgevingen voor auto's.
Vraag: Kan Sinupower aangepaste B-buisprofielen produceren voor specifieke radiatorontwerpen? EEN: Ja. Sinupower kan B-buisprofielen ontwerpen en vervaardigen volgens klanttekeningen of monsters. Onze interne gereedschapscapaciteit maakt de ontwikkeling van op maat gemaakte matrijzen binnen 15 tot 20 werkdagen mogelijk.
Vraag: Welke certificeringen heeft Sinupower voor de productie van B-buizen? A: Sinupower is gecertificeerd volgens IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 en ISO 45001:2018.
Vraag: Wat is de typische levertijd voor B-buisbestellingen? A: De standaard levertijd bedraagt 20–25 werkdagen voor bestellingen tot 50.000 stuks. Aangepaste tooling voegt 15-20 werkdagen toe.
Vraag: Hoe verbetert het B-buisontwerp de efficiëntie van de warmteoverdracht? A: De B-vorm vergroot het oppervlak en creëert gecontroleerde turbulentie in de koelmiddelstroom, waardoor de thermische grenslaag wordt verstoord en de convectieve warmteoverdracht wordt verbeterd. Hierdoor kan er meer warmte per buis worden afgevoerd met minder kernvolume.
Vraag: Welke eindafwerkingen zijn beschikbaar voor B-buizen? A: We bieden vierkant gesneden, ontbraamde, afgeschuinde, uitlopende en uitgebreide uiteinden voor verschillende montagemethoden voor de kopplaat.
Sinukracht levertNauwkeurig gevouwen radiatorkerncomponent B-type buizenwaardoor radiatorfabrikanten superieure thermische prestaties kunnen bereiken in compacte, lichtgewicht ontwerpen. We nodigen OEM's, topleveranciers en radiatorfabrikanten uit om contact met ons op te nemen voor monsters, technische gegevensbladen of een gezamenlijke ontwerpbeoordeling.
