Hoe verbeteren platte ovale buizen de prestaties van warmtewisselaars in krappe ruimtes?

Abstract: Platte ovale buizenworden veel gebruikt in lamellenbuiswarmtewisselaars omdat ze helpen twee dingen in evenwicht te brengen waar klanten voortdurend mee worstelen: sterke warmteoverdracht en lage weerstand aan de luchtzijde. In dit artikel wordt uiteengezet wat platte ovale buizen zijn, waar ze schitteren, de meest voorkomende pijnpunten van kopers (drukval, geluid, capaciteitslimieten, corrosie, inconsistente afmetingen, verbindingsproblemen) en een praktische checklist om u te helpen bij het specificeren van de juiste buis voor uw project. U vindt er ook een vergelijkingstabel, selectietips en veelgestelde vragen, zodat u van ‘niet zeker wat u moet vragen’ naar ‘zelfverzekerde aankoopbeslissing’ kunt gaan.

Inhoudsopgave

• Overzicht
• Wat zijn platte ovale buizen?
• Pijnpunten van klanten en hoe platte ovale buizen helpen
• Waar platte ovale buizen vaak worden gebruikt
• Vergelijkingstabel platte ovale buizen versus ronde buizen
• Een praktische keuzegids
• Kwaliteitscontrolelijst voordat u een bestelling plaatst
• Ontwerpnotities die kostbare herbewerking voorkomen
• Veelgestelde vragen
• Volgende stappen

Overzicht

1. Definieer wat platte ovale buizen zijn en waarom de vorm ertoe doet.
2. Verbind de vorm met problemen uit de praktijk: luchtstroomweerstand, geluid, voetafdruk, vincontact en bedrijfskosten.
3. Toon typische toepassingen en beslissingscriteria.
4. Vergelijk platte ovale buizen met ronde buizen in een kopersvriendelijke tabel.
5. Zorg voor een selectiechecklist: materialen, afmetingen, toleranties, verbindingsmethode, corrosiestrategie en inspectie.
6. Sluit af met bruikbare volgende stappen en een gemakkelijke manier om contact op te nemen met een leverancier.

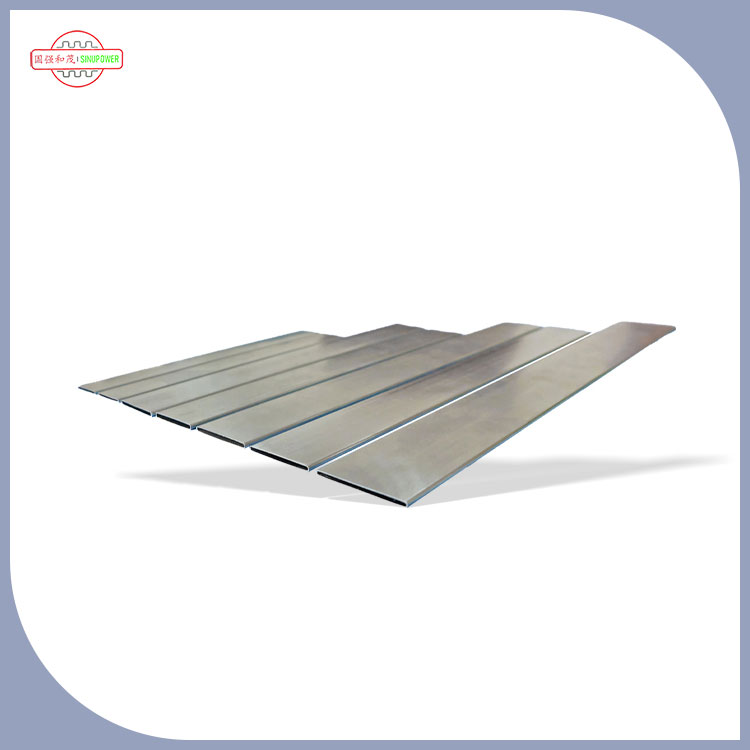

Wat zijn platte ovale buizen?

Platte ovale buizenzijn warmteoverdrachtsbuizen met een ovale doorsnede die een “vlakker” profiel hebben dan een traditionele ronde buis. Bij warmtewisselaars met lamellenbuizen is de buis de snelweg voor uw werkvloeistof (water, koelmiddel, glycol, olie, enz.), terwijl de vinnen helpen warmte uitwisselen met lucht. De vorm van de buis beïnvloedt hoe de lucht rond de spoel stroomt, hoe de vinnen worden bevestigd en hoeveel warmte je per oppervlakte-eenheid kunt verplaatsen.

Beschouw Flat Oval Tubes als een praktische upgrade van de geometrie: ze kunnen de weerstand aan de luchtzijde verminderen en tegelijkertijd een sterke warmte-uitwisseling behouden. Die combinatie vertaalt zich vaak in kleinere spoelen, stillere ventilatoren, een lager energieverbruik of een grotere bedrijfsmarge als de unit vuil wordt.

Veel kopers overwegen eerst platte ovale buizen wanneer ze een van deze beperkingen tegenkomen:beperkte installatieruimte, strikte energiedoelstellingen, geluidslimieten, ofdrukvalplafonds. Als dat bekend klinkt, lees dan verder: deze vorm kan een zeer directe oplossing zijn als deze correct wordt gespecificeerd.

Pijnpunten van klanten en hoe platte ovale buizen helpen

Bij het kopen van warmteoverdrachtsbuizen gaat het niet alleen om de ‘buismaat’. De meeste projecten mislukken of worden vertraagd vanwege verborgen beperkingen: drukval aan de luchtzijde, pasvorm van de lamellen, corrosie, compatibiliteit van verbindingen en maatconsistentie van batch tot batch. Hier leest u hoe platte ovale buizen de meest voorkomende pijnpunten kunnen aanpakken.

• Pijnpunt 1: Hoge drukval aan de luchtzijde en stijgende ventilatorenergie
  Bij veel spoelontwerpen domineert de weerstand aan de luchtzijde de bedrijfskosten. Platte ovale buizen kunnen een obstructie van de luchtstroom met een lager profiel vormen, helpen de drukval te verminderen. Dat kan kleinere ventilatoren, een lagere ventilatorsnelheid of stabielere prestaties betekenen als zich stof ophoopt.
• Pijnpunt 2: “We hebben meer capaciteit nodig, maar de voetafdruk kan niet groeien”
  Wanneer u de spoeldiepte of het frontale oppervlak niet kunt vergroten, begint u met het optimaliseren van de geometrie. Platte ovale buizen kunnen compacte spoelindelingen ondersteunen, helpt ontwerpers vaak om meer prestaties uit dezelfde ruimte te halen door de manier waarop lucht door het vinnenpakket beweegt te verbeteren.
• Pijnpunt 3: Geluidslimieten (commerciële HVAC, transport en wooncomfort)
  Als je de weerstand aan de luchtzijde kunt verminderen, verlaag je vaak het ventilatorvermogen dat nodig is om hetzelfde debiet te bereiken. Dit is een van de meest betrouwbare methoden. paden naar minder geluid, omdat u de ventilator langzamer kunt laten draaien zonder dat dit ten koste gaat van de capaciteit.
• Pijnpunt 4: Inconsistent contact tussen vin en buis en ongelijkmatige warmteoverdracht
  Gevinde spoelen zijn afhankelijk van een goed mechanisch contact tussen vinnen en buizen. Een slechte dimensionale consistentie veroorzaakt losse vinnen, hogere thermische weerstand, en prestatiespreiding. Platte ovale buizen worden vaak gecombineerd met vinontwerpen die een stabiel contactoppervlak bevorderen, wanneer de toleranties worden gecontroleerd.
• Pijnpunt 5: Corrosie, lekkages of voortijdige storingen in zware omstandigheden
  Buismateriaal, oppervlakteconditie en coatingstrategie zijn net zo belangrijk als de vorm. Platte ovale buizen zijn verkrijgbaar in meerdere materiaalopties, waarmee u specifieke corrosierisico's kunt aanpakken (vochtigheid, zoutnevel, schoonmaakchemicaliën, industriële uitlaatgassen).
• Pijnpunt 6: Verbindingsproblemen (solderen, lassen, uitzetten en headers)
  Eindvorming, naadkwaliteit en herhaalbaarheid van afmetingen zijn rechtstreeks van invloed op hoe soepel buizen op headers aansluiten en hoe betrouwbaar verbindingen de tests doorstaan. De beste resultaten komen voort uit het vroegtijdig specificeren van de verbindingsmethode en het vervolgens afstemmen van het buismateriaal en de toleranties op die methode.

Als je ooit een spoel hebt gehad die er op papier geweldig uitzag, maar in de praktijk niet goed presteerde, komt dat meestal doordat een van de bovenstaande items was niet strak genoeg gedefinieerd in de buisspecificatie.

Waar platte ovale buizen vaak worden gebruikt

Platte ovale buizen verschijnen in een breed scala van industrieën vanwege de voordelen (luchtstroomefficiëntie, compactheid en stabiele vinnenintegratie) zijn van toepassing op veel lucht-vloeistof-warmtewisselaars.

• HVAC-spoelenvoor commerciële gebouwen en energiebewuste renovaties
• Warmtewisselaars voor de automobiel- en transportsectorwaar de luchtstroom, het geluid en de verpakking strak beperkt zijn
• Koelsystemen(condensors en verdampers) gericht op betere prestaties per vierkante meter
• Industriële koelingwaarbij continu gebruik ventilatorvermogen tot een grote levenslange kostenpost maakt
• Cleanroom- en gevoelige omgevingenwaar minder geluid en voorspelbare prestaties belangrijk zijn

In de praktijk hangt de ‘juiste’ keuze af van uw prioriteiten: minimale drukval, maximale capaciteit, corrosieweerstand of eenvoud van productie. Een goede leverancier zal u helpen de buisgeometrie op deze prioriteiten af ​​te stemmen, in plaats van een one-size-fits-all-optie aan te dringen.

Vergelijkingstabel platte ovale buizen versus ronde buizen

Een praktische keuzegids

De snelste manier om vertragingen te voorkomen is om platte ovale buizen te specificeren als een ingenieur en ze aan te schaffen als een projectmanager: definieer wat belangrijk is, vergrendel de toleranties en lijn de buis uit met uw verbindings- en testmethode.

• 1) Bevestig uw bedrijfsomstandigheden
  Definieer de werkvloeistof, het drukbereik, de bedrijfstemperatuur en de blootstelling aan reinigings-/onderhoudswerkzaamheden. Hierdoor worden de keuzes voor materiaal en wanddikte beperkt.
• 2) Kies materiaal op basis van de omgeving, niet op basis van gewoonte
  Voor corrosieve of kustomgevingen is de corrosiestrategie niet optioneel. Bedenk of u roestvrij staal, gecoat staal of andere oplossingen nodig heeft afhankelijk van uw systeem- en compliancevereisten.
• 3) Definieer de afmetingen die van invloed zijn op de pasvorm van de vin
  Platte ovale buizen vereisen duidelijke definities van grote/kleine afmetingen, hoekradii (indien van toepassing) en toegestane ovaliteits-/vlakheidsbereiken. Als vinnen worden geponst of gestempeld zodat ze bij de buis passen, is de tolerantiestapeling van groot belang.
• 4) Bepaal vroegtijdig uw deelnamemethode
  Of u nu expandeert, hardsoldeert, last of mechanisch verbinding maakt met headers, de toestand van uw buisuiteinden en de eisen aan het oppervlak veranderen. Verbindingswijzigingen in een laat stadium zijn een veelvoorkomende oorzaak van spoelherwerking.
• 5) Plan de maakbaarheid en doorlooptijd
  Als u aangepaste lengtes, eindvorming, speciale coatings of niet-standaard toleranties nodig heeft, kunt u dat in uw planning inbouwen. U wilt ook pre-productiemonsters vóór massaproductie.

Hier kan een ervaren fabrikant u weken besparen. Bijvoorbeeld,Sinupower warmteoverdrachtsbuizen Changshu Ltd.richt zich op warmteoverdrachtsbuizen die worden gebruikt in spiraal- en wisselaartoepassingen, en projecten verlopen doorgaans sneller als u vooraf uw spoeltekening, vinspecificatie en verbindingsmethode deelt.

Kwaliteitscontrolelijst voordat u een bestelling plaatst

Platte ovale buizen kunnen uitstekende resultaten opleveren, maar alleen als het product consistent is. Hier vindt u een kopersvriendelijke checklist die u naar uw offerteaanvraag kunt kopiëren.

1. Dimensionale consistentie:grote/kleine afmetingen, rechtheid en lengtetolerantie afgestemd op uw vingereedschap en headers.
2. Oppervlakteconditie:schone, gecontroleerde oppervlakteafwerking die geschikt is voor uw verbindingsmethode (vooral voor solderen of lassen).
3. Controle wanddikte:voldoende voor drukvereisten en vormprocessen zonder onnodig gewicht/kosten.
4. Naadintegriteit (indien van toepassing):stabiele las-/naadkwaliteit met een testplan dat past bij uw risiconiveau.
5. Aanpak van lektesten:definieer de druktestmethode en acceptatiecriteria voordat de productie start.
6. Traceerbaarheid:batch-ID, materiaalcertificeringsverwachtingen en inspectierecords die overeenkomen met uw interne kwaliteitseisen.
7. Verpakking en bescherming:vermijd transportdeuken en krassen die het inbrengen van de vin kunnen ruïneren en afwijzingen kunnen veroorzaken.

Als je verbrand bent door ‘ziet er goed uit tot aan de montage’, zijn dimensionale controle en verpakkingsbescherming meestal de twee grootste upgrades die je kunt eisen.

Ontwerpnotities die kostbare herbewerking voorkomen

Dit zijn de praktische details die vaak over het hoofd worden gezien tot de eerste productierun:

• Het ontwerp van de vinkraag is belangrijk
  Zelfs kleine veranderingen in de buisgeometrie kunnen de inbrengkracht van de vin, de contactweerstand en de schrootsnelheid veranderen. Lijn het vingereedschap uit met de tolerantieband van de buis.
• Maak geen toleranties onder of boven de specificaties
  Te krappe toleranties verhogen de kosten en de doorlooptijd; te losse toleranties veroorzaken montagefouten. Streef naar toleranties die overeenkomen met de mogelijkheden van uw spoelproces.
• Houd rekening met de laagdikte (indien gebruikt)
  Beschermende coatings kunnen het pasvorm- en verbindingsgedrag veranderen. Als coating deel uitmaakt van uw corrosieplan, neem dit dan op in de maat- en procesaannames.
• Prototype met uw echte proces
  Een korte proefrun waarbij u de daadwerkelijke vininvoeging, het verbinden van de headers en druktests gebruikt, zal problemen sneller aan het licht brengen dan welk spreadsheetmodel dan ook.

Veelgestelde vragen

Vraag 1: Zijn platte ovale buizen altijd beter dan ronde buizen?
EEN: Niet altijd. Platte ovale buizen schitteren wanneer weerstand aan de luchtzijde, geluid of verpakking uw beperkende factor zijn. Ronde buizen kunnen een uitstekende keuze zijn voor sterk gestandaardiseerde ontwerpen waarbij eenvoud en brede gereedschapscompatibiliteit prioriteit hebben.

Vraag 2: Wat is de grootste fout die kopers maken bij het bestellen van platte ovale buizen?
A: Belangrijke tolerantiedetails worden weggelaten. Als de offerteaanvraag de dimensionale consistentie (inclusief verwachtingen inzake vlakheid/ovaaliteit) niet duidelijk definieert, riskeert u problemen met de pasvorm van de vin, variabele prestaties van de spoel en veel afval tijdens de assemblage.

Vraag 3: Verlagen platte ovale buizen de bedrijfskosten?
Antwoord: Dat kunnen ze. Als het ontwerp de drukval aan de luchtzijde vermindert, kunt u dezelfde capaciteit bereiken met een lager ventilatorvermogen of een lagere ventilatorsnelheid, wat zich vaak vertaalt in energiebesparing en minder geluid.

Vraag 4: Welke informatie moet ik een leverancier sturen voor een snelle offerte?
A: Deel uw buisafmetingen, materiaalvoorkeur, vereiste lengtes, verwacht jaarlijks volume, verbindingsmethode (met headers), druk-/temperatuurbereik en eventuele corrosie- of coatingvereisten. Een eenvoudige spoeltekening en vinspecificatie kunnen de zaken dramatisch versnellen.

Vraag 5: Hoe verifieer ik de kwaliteit zonder de inkoop te vertragen?
A: Vraag om een ​​pre-productiemonsterset, vraag de dimensionale inspectiegegevens aan, definieer uw lektestmethode en acceptatiecriteria en maak afspraken over de bescherming van de verpakking. Dit houdt QC gefocust en voorkomt verrassingen tijdens de montage.

Volgende stappen

Platte ovale buizen hebben niet alleen een “andere vorm”: ze zijn een praktische hefboom voor het verbeteren van de luchtstroomefficiëntie, compactheid en prestatiestabiliteit wanneer uw wisselaarontwerp de grenzen van de echte wereld bereikt. De sleutel is om de buis te behandelen als onderdeel van een systeem: vinnen, headers, verbindingsmethode en omgeving ze moeten allemaal samen worden bekeken.

Als u platte ovale buizen evalueert voor een aankomend batterij- of warmtewisselaarproject, deel dan uw tekening en bedrijfsomstandigheden zo vroeg mogelijk, zodat de leverancier dit kan doen. beveel de meest geschikte buisspecificatie en inspectieplan aan. Voor productondersteuning en details over productiemogelijkheden,neem contact met ons opbijSinupower warmteoverdrachtsbuizen Changshu Ltd.en laten we uw beperkingen omzetten in een betrouwbare, productieklare oplossing.
