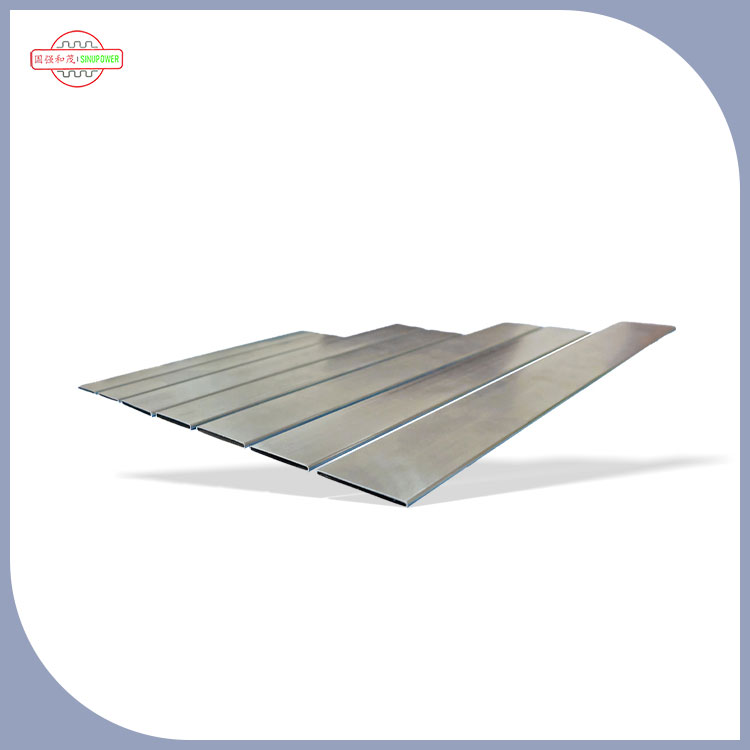

DeB-buizen voor gevouwen radiatorspeelt een kernrol bij het uitvoeren van de circulatie en warmteoverdracht van het kernwarmte-uitwisselingsmedium, terwijl het zich aanpast aan de structurele kenmerken van de vouwradiator, rekening houdend met de efficiëntie van de warmteoverdracht, structurele sterkte en aanpassingsvermogen van de montage. Het is de kerndrager voor het bereiken van de warmteafvoerfunctie en de specifieke functie ervan kan worden gedemonteerd in de volgende belangrijke afmetingen:
1. Gesloten circulatiekanaal van kernwarmte-uitwisselingsmedium
Als exclusief stromingskanaal voor koelmedia zoals water, ethyleenglycol-antivries en thermische olie, realiseert het gerichte circulatie van het medium in de radiator, vermijdt mediumlekkage en zorgt voor een stabiele werking van de gesloten cyclus van het warmtedissipatiesysteem. Het is het "transmissievat" voor warmteoverdracht van het uiteinde van de warmtebron naar het uiteinde van de warmteafvoer van de radiator, en al het gedrag van warmteoverdracht is gebaseerd op de stroming van het medium in de B-buis.
2. Efficiënte geleiding en uitwisselingskern van warmte
Enerzijds komt de B-buiswand direct in contact met de warmtewisselingscomponenten of het hogetemperatuurmedium aan het uiteinde van de warmtebron, waardoor de warmte snel wordt geabsorbeerd en naar de buitenkant van de buiswand wordt geleid; Aan de andere kant is de buitenzijde van de buiswand nauw verbonden met de warmtedissipatievinnen van de vouwradiator, waardoor de geabsorbeerde warmte naar de vinnen wordt overgebracht en vervolgens het warmtedissipatiegebied door de vinnen wordt uitgebreid om geforceerde convectiewarmteoverdracht met de lucht uit te voeren, waardoor het volledige warmteoverdrachtsproces van "warmteabsorptie massaoverdracht warmteafgifte" wordt voltooid. De thermische geleidbaarheid en structuur van de buiswand bepalen direct het basiswarmteoverdrachtsrendement van de radiator.
3.Montage en structurele ondersteuning voor opvouwbare structuren
Het kernkenmerk van een opvouwbare radiator is dat de vinnen gevouwen zijn gerangschikt om ruimte te besparen en de dichtheid te vergroten. De vorm van de dwarsdoorsnede en de structurele afmetingen van de B-buis zijn specifiek aangepast aan deze vouwindeling en kunnen nauwkeurig worden ingebed in de gereserveerde sleuven of montagegaten van de vouwvinnen, waardoor een strakke montage tussen de buizen en vinnen wordt bereikt. Tegelijkertijd vervult het als skeletcomponent van de radiatorkern de ondersteunende rol van de vinnen en de algehele structuur, is het bestand tegen gemiddelde druk, montagespanning en trillingsimpact tijdens gebruik, zorgt het voor de stabiliteit van de vouwstructuur en vermijdt vervorming van de kern en scheiding van de buis en vinnen.
4. Druklager en afdichtingsbescherming om de betrouwbaarheid van het systeem te garanderen
Tijdens de werking van het koelsysteem is er binnenin een bepaalde druk en moet de B-leiding een overeenkomstig drukdragend vermogen hebben om de interne druk te weerstaan die wordt gegenereerd door de circulatie van het medium en om breuk en lekkage van de buiswand te voorkomen; Tegelijkertijd is het poortontwerp van de B-buis aangepast aan de afdichtingsstructuur van de waterkamer/eindafdekking van de radiator, die samenwerkt met de verbindingen en afdichtingen om een volledig gesloten systeem te vormen, mediumlekkage te voorkomen en zich aan te passen aan de langdurige stabiele werkingsbehoeften van de opvouwbare radiator onder verschillende werkomstandigheden (zoals industriële apparatuur, nieuwe energiebatterijen, elektronische warmteafvoer, enz.).
Optimaliseer de stromingsweerstand en de uniformiteit van de warmteoverdracht
De binnendiameter, het dwarsdoorsnedeprofiel en het stroomkanaalontwerp van de B-buis zijn geoptimaliseerd om de stromingsweerstand en het energieverbruik van de circulatiepomp te verminderen en tegelijkertijd een gemiddeld debiet te garanderen. Tegelijkertijd stroomt het medium gelijkmatig in de buis, waardoor ongelijkmatige warmteoverdracht wordt vermeden die wordt veroorzaakt door een te hoge of te lage lokale stroomsnelheid. Gecombineerd met de hoge dichtheid van gevouwen vinnen, is de temperatuurverdeling in het warmteoverdrachtsgebied van de gehele radiatorkern evenwichtiger, waardoor de consistentie van het algehele warmteafvoereffect wordt verbeterd.
Als reactie op de lichtgewicht en compacte vereisten van opvouwbare radiatoren, worden B-buizen bovendien meestal gemaakt van dunwandige en efficiënte warmtewisselingsmaterialen (zoals aluminiumlegeringen en koperlegeringen), die warmteoverdracht en drukdraagvermogen kunnen garanderen terwijl het totale gewicht van de radiator wordt verminderd. Dit is in lijn met het ontwerpdoel van "klein volume, hoog warmteafvoervermogen" van opvouwbare constructies en is een belangrijk kerncomponent voor opvouwbare radiatoren om een efficiënte, compacte en betrouwbare warmteafvoer te bereiken.
