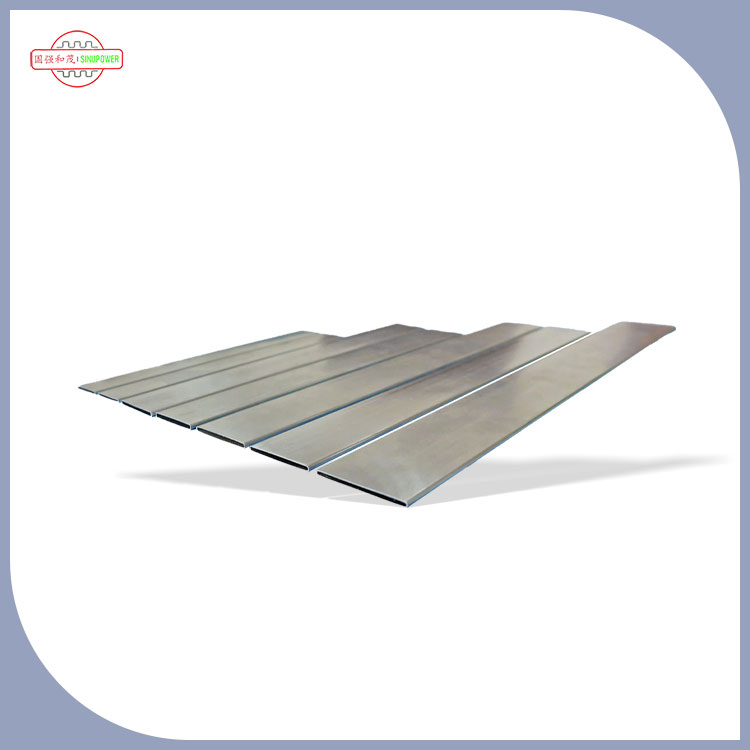

Lasergelaste, lekvrije verbinding met verwarmingskernbuis

Voor HVAC-fabrikanten in de automobielsector begint de betrouwbaarheid van de verwarmingskern met de integriteit van de buisnaden.Sinukracht– een toegewijdeFabrikantvan precisie-aluminium thermische componenten – produceertLasergelaste, lekvrije verbinding met verwarmingskernbuismet behulp van krachtige fiberlasertechnologie. Dit proces creëert een continue, homogene lasnaad die de lekpaden elimineert die gebruikelijk zijn bij weerstandsgelaste of mechanisch gefelste buizen. Het afgeplatte B-type profiel maximaliseert het oppervlak voor warmteoverdracht, terwijl de lasergelaste naad zorgt voor structurele integriteit onder thermische cycli en koelmiddeldruk. Het resultaat: verwarmingskernen die betrouwbaar presteren gedurende de hele levensduur van het voertuig. Als toonaangevendFabrikant van verwarmingskernbuizenbedient Sinupower auto-HVAC-leveranciers wereldwijd met betrouwbare, lekvrije oplossingen.

Waarom laserlassen belangrijk is voor verwarmingskernbuizen

Sinukracht'sLasergelaste, lekvrije verbinding met verwarmingskernbuiswordt vervaardigd met behulp van een proces dat meetbare voordelen oplevert ten opzichte van conventionele buisfabricagemethoden:

Zero-lek-prestaties

• Laserlassen produceert een continue, homogene lasnaad zonder porositeit of microscheurtjes – waardoor de primaire faalwijze van verwarmingskernen wordt geëlimineerd.
• Een consistente laspenetratiediepte (doorgaans 0,5–1,2 mm) zorgt ervoor dat de verbinding overeenkomt met of groter is dan de sterkte van het basismateriaal.
• Helium-lektesten op elke productiebatch verifiëren lekkagepercentages van minder dan 0,5 g/jaar per buis.
• Er is geen vulmateriaal na het lassen vereist, waardoor het risico op vloeimiddelresten of verbrossing van de soldeerlegering wordt geëlimineerd.

Superieure efficiëntie van warmteoverdracht

• Het afgeplatte B-type profiel vergroot de verhouding tussen oppervlakte en volume, waardoor een snellere warmteoverdracht van koelvloeistof naar cabinelucht mogelijk wordt.
• Gladde interne boring minimaliseert stromingsweerstand en drukval over de verwarmingskern.
• Een uniforme wanddikte (tolerantie ±0,05 mm) zorgt voor een consistente thermische geleidbaarheid over de gehele buislengte.

Verbeterde duurzaamheid bij thermisch fietsen

• Laserlassen creëert een metallurgische verbinding die bestand is tegen herhaalde thermische uitzetting en samentrekking zonder vermoeidheidsscheuren.
• Compatibel met de aluminiumlegeringen AA3003 en AA3102, gekozen vanwege hun uitstekende thermische geleidbaarheid (200–220 W/m·K) en vervormbaarheid.
• Gevalideerd voor meer dan 10.000 thermische cycli van -40°C tot +120°C zonder lasdegradatie.

Schone, fluxvrije productie

• Laserlassen elimineert de noodzaak van vloeimiddel of soldeerpasta, waardoor het risico op verontreiniging wordt verminderd en de montage achteraf wordt vereenvoudigd.
• Geen lasspatten of oxidatie van het oppervlak – de buizen zijn direct na het lassen klaar voor vinbevestiging en header-solderen.
• De consistente lasrupsgeometrie maakt het automatisch inbrengen van vinnen en het stapelen van de kern mogelijk zonder uitlijningsproblemen.

Lasergelaste B-type buis versus conventionele gefelste buis

Productieproces – van spoel tot afgewerkte buis

De productie vanLasergelaste, lekvrije verbinding met verwarmingskernbuisvolgt een strak gecontroleerd proces in zes stappen, van spoelmateriaal tot afgewerkte buis:

Stap 1 – Materiaalselectie

• Basismaterialen: aluminiumlegeringen AA3003 en AA3102, geselecteerd op thermische geleidbaarheid, vervormbaarheid en soldeercompatibiliteit.
• Inkomende spoelvoorraad getest op chemische samenstelling en oppervlaktekwaliteit.
• Materiaaldiktebereik: 0,20 mm tot 0,60 mm, afhankelijk van de toepassingsvereisten.

Stap 2 – Stripvorming

• Aluminium strip wordt gerolvormd tot een B-type profiel – de afgeplatte, ovale dwarsdoorsnede die kenmerkend is voor verwarmingskernbuizen.
• Precisievormmatrijzen zorgen voor consistente profielafmetingen over de gehele spoellengte.
• In-line lasermetingen bewaken de profielgeometrie om toleranties te behouden.

Stap 3 – Laserlassen

• De krachtige fiberlaser (1–3 kW) levert gerichte energie aan de buisnaad, waardoor een sleutelgatlas ontstaat met diepe penetratie en smalle breedte.
• Beschermgas (argon of helium) beschermt het lasbad tegen oxidatie.
• Real-time lasmonitoring volgt de penetratiediepte, lasbreedte en porositeit, waarbij secties die niet aan de specificaties voldoen automatisch worden afgewezen.

Stap 4 – Lasnaadgloeien

• Gelokaliseerd uitgloeien na het lassen verlicht de restspanning in de laszone zonder de temperatuur van het basismateriaal te beïnvloeden.
• Zorgt ervoor dat het lasgebied een vergelijkbare ductiliteit en vervormbaarheid heeft als de rest van de buis.

Stap 5 – Maatvoering en op lengte knippen

• Buizen worden gekalibreerd op de uiteindelijke afmetingen door middel van een reeks maatmatrijzen.
• Gezaagd op door de klant opgegeven lengtes met behulp van precisiezaag- of knipapparatuur.
• De uiteinden zijn ontbraamd en voorbereid voor het inbrengen van vinnen of bevestiging van het maaibord.

Stap 6 – 100% lektest

• Elke buis ondergaat een lektest met heliummassaspectrometrie om de lekdichtheid te verifiëren.
• Acceptatiecriterium: ≤0,5 g/jaar lekkage.
• Buizen die de test niet doorstaan, worden automatisch afgewezen, zodat er geen defecte buizen de productielijn verlaten.

Toepassingsfocus – Verwarmingskernen voor HVAC in de auto-industrie

Als een vertrouwdleverancier van verwarmingskernbuizen voor auto'sworden de producten van Sinupower ingezet op meerdere voertuigplatforms:

Primaire toepassingen

• HVAC-systemen voor personenauto's:Kerncomponent voor cabineverwarming in sedans, SUV's en lichte vrachtwagens.
• Klimaatbeheersing bedrijfsvoertuigen:Verwarmingskernen voor zwaar gebruik voor vrachtwagens, bussen en terreinvoertuigen.
• Thermisch beheer van elektrische voertuigen:Geïntegreerd in EV-verwarmingssystemen (warmtepomp- of resistieve verwarmingsconfiguraties).
• HVAC-luchtbehandelingsunits:Gebruikt in gebouw- en industriële verwarmingstoepassingen waar compacte, lekvrije warmtewisselaars vereist zijn.

Integratiepunten in de verwarmingskernconstructie

• Buizen worden tussen de vinnenstapels gestoken en geëxpandeerd of gesoldeerd om het kernblok te vormen.
• Buisuiteinden worden via hardsolderen of mechanisch verbinden verbonden met inlaat-/uitlaatspruitstukken.
• Koelvloeistof (motorkoelvloeistof of EV-verwarmingsvloeistof) stroomt door de binnenkant van de buis, terwijl lucht langs de buitenkant met vinnen stroomt.
• Warmteoverdracht vindt plaats van de vloeistof via de buiswand en vinnen naar de cabinelucht.

Compatibiliteit met assemblageprocessen

• Onze slangen zijn compatibel met zowel hardsolderen in gecontroleerde atmosfeer (CAB) als vacuümsoldeerprocessen.
• De gladde, oxidevrije lasnaad vereist geen extra reiniging vóór het hardsolderen, waardoor processtappen en besmettingsrisico's worden verminderd.
• Buisprofielen en -lengtes kunnen worden aangepast aan specifieke kerngeometrieën en voertuigplatformvereisten.

Kwaliteitscertificeringen en productienormen

De productieprocessen van Sinupower werken onder de volgende gecertificeerde systemen:

📋 Volledige certificaatkopieën beschikbaar op aanvraag.

Intellectueel eigendom

• 2 uitvindingsoctrooien– inclusief een eigen laserlaspositioneringssysteem voor B-type buizen.
• 15 ontwerpoctrooien– voor unieke buisprofielen en verwarmingskerngeometrieën.
• 16 patenten op gebruiksmodellen– gericht op verbeteringen in buisvorm- en lasprocessen.

Aanpassingsmogelijkheden voor verwarmingskernbuizen

Dimensionale maatwerk

• Buisbreedte:12 mm tot 40 mm (door klant gespecificeerd)
• Buis hoogte:1,5 mm tot 5,0 mm (afgevlakt profiel)
• Wanddikte:0,20 mm tot 0,60 mm
• Lengte:100 mm tot 2.000 mm (op lengte gesneden per bestelling)
• Tolerantie:±0,05 mm op kritische afmetingen

Legering- en coatingopties

• AA3003:Standaardlegering – goede thermische geleidbaarheid en vervormbaarheid, corrosiebestendig.
• AA3102:Variant met hogere sterkte – geschikt voor hogere druk of veeleisender toepassingen.
• Oppervlaktebehandeling:Optionele zinkvlokcoating of conversiecoating voor verbeterde corrosieweerstand.

Opties voor eindformulieren

• Vierkant gesneden– standaard voor header-invoeging
• Afgeschuinde uiteinden– voor eenvoudigere montage en montage van afdichtingen
• Uitgebreide uiteinden– voor mechanische headeraansluitingen
• Aangepaste eindprofielen– per klanttekening

Ontwikkelingsproces

1. Vereiste indiening:De klant verstrekt specificaties, tekeningen of prestatiedoelstellingen.
2. Haalbaarheidsonderzoek:Het engineeringteam evalueert materiaal-, profiel- en lasparameters.
3. Gereedschapsontwerp:Vorm- en lasmatrijzen vervaardigd in eigen huis.
4. Prototypeuitvoering:Maximaal 100 stuks voor klantvalidatie – alleen matrijskosten.
5. Productie:Volledige productie met PPAP Level 3 beschikbaar.
6. Levering:Geplande verzendingen met materiaalcertificaten en inspectierapporten.

Kwaliteitsborging – Hoe wij betrouwbare laskwaliteit garanderen

Elke batch vanLasergelaste, lekvrije verbinding met verwarmingskernbuisondergaat ons strenge kwaliteitscontrolekader:

Controle van grondstoffen

• Aluminiumrollen afkomstig van ISO 14001-gecertificeerde smelterijen met volledige traceerbaarheid van materialen.
• Inkomende inspectie: chemische samenstelling (OES), oppervlaktekwaliteit en dikteverificatie.

Controles tijdens het proces

• Vorming:Realtime dimensiebewaking met feedbackcontrole om de profielnauwkeurigheid te behouden.
• Laserlassen:Vermogen, snelheid en beschermgasstroom worden continu bewaakt. Lasnaadkwaliteit geverifieerd via inline optische coherentietomografie (OCT).
• Gloeien:Gelokaliseerd inductiegloeien met temperatuurbewaking om een ​​consistente korrelstructuur in de laszone te garanderen.

Laatste inspectie

• Dimensionaal:Buitendiameter, breedte, hoogte en wanddikte gemeten op 3 punten per buis.
• Lektest:Heliummassaspectrometrie – 100% van de buizen, ≤0,5 g/jaar.
• Lasinspectie:Visuele en microscopische verificatie van de continuïteit van de lasnaden.
• Mechanisch:Trek- en barsttesten per warmtebehandelingsbatch.

Deze procedures zorgen ervoor dat elke zending voldoet aan de strenge kwaliteitseisen van HVAC-toepassingen in de auto-industrie.

Duurzaamheid en milieunaleving

Energie-efficiëntie

• Laserlassen verbruikt aanzienlijk minder energie dan traditionele soldeerovenwerkzaamheden, waardoor onze ecologische voetafdruk kleiner wordt.
• Regeneratieve brandertechnologie bij gloeiprocessen vermindert het gasverbruik met 18%.

Recycling en afvalvermindering

• 98% materiaalgebruik – al het aluminiumschroot wordt gescheiden en teruggestuurd naar gecertificeerde recyclers.
• Bij het lasproces wordt geen vloeimiddel of soldeerpasta gebruikt, waardoor gevaarlijke afvalstromen worden geëlimineerd.

Naleving

• RoHS-conform – geen beperkte stoffen in materialen of processen.
• Voldoet aan REACH – alle legeringen en proceschemicaliën voldoen aan de huidige EU-milieunormen.

Veelgestelde vragen over lasergelaste verwarmingskernbuizen

Neem contact op met Sinupower – oplossingen voor verwarmingskernbuizen

Sinukracht levertLasergelaste, lekvrije verbinding met verwarmingskernbuiswaardoor auto-HVAC-fabrikanten verwarmingskernen kunnen produceren met superieure betrouwbaarheid, consistente thermische prestaties en lagere totale productiekosten. We nodigen OEM's, toonaangevende HVAC-leveranciers en fabrikanten van verwarmingskernen uit om contact met ons op te nemen voor monsters, technische gegevensbladen of een gezamenlijke ontwerpbeoordeling.
